维修与再制造效劳-钱柜qg777股份

钱柜qg777

维修与再制造

通过专业的手艺、工艺与装备，，，，，，对废旧装备举行维修或再制造、使其性能不亚于新装备的效劳。。

效劳内容

维修与再制造中心在客户端外地化。。
对废旧工业机械装备性能、寿命评估、修复判断等举行剖析。。
通过专业的维修与再制造装备和矜持有再制造手艺，，，，，，对旧工业机械装备举行凌驾50项要害工艺的修复和再制造，，，，，，使得装备在尺寸、形状、寿命和性能等方面均不亚于新装备。。

效劳价值

提高资产使用率，，，，，，延伸装备使用的生命周期，，，，，，降低装备的采购本钱。。

延伸寿命周期

废旧装备通过维修与再制造，，，，，，延伸装备的使用周期。。

外地化维修，，，，，，降本增速

凭证差别区域客户的需求，，，，，，钱柜qg777通过漫衍天下各地的维修与再制造网点，，，，，，迅速统筹调理，，，，，，安排到就近维修园地举行维修，，，，，，便捷迅速，，，，，，从而包管维修周期最短。。降低运输本钱，，，，，，提升维修速率。。

稳固的维修质量

公司制订有统一的液压支架维修标准50余项，，，，，，每一项维修标准均可量化检测，，，，，，不会因人为因素或客户巨细等主观因素影响维修质量，，，，，，最终修旧如新，，，，，，可抵达新机压架试验的标准。。维修后的装备在尺寸、形状、寿命和性能等方面均不亚于新装备，，，，，，使装备的生命周期得以延伸，，，，，，使客户对装备的首次购置价值抵达最大化。。

包管系统

包管系统内容

效劳流程
质量控制系统
维修工艺
专用装备
专业的团队

将设计、生产、效劳循环一体，，，，，，挖掘影响质量的所有因素，，，，，，并建设系统控制其转变波动规模，，，，，，使用缺陷库、质量门、ISO9001系统等方法实现精准控制和周全改善。。

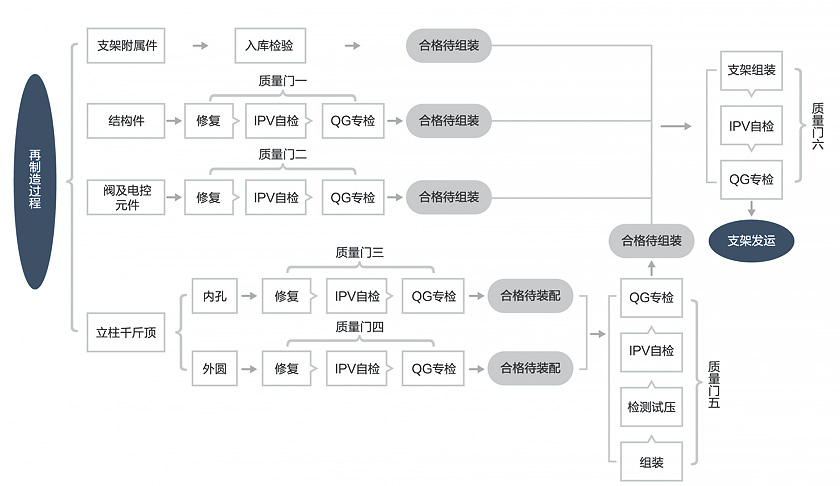

支架再制造历程质量控制图

加入液压支架大修国标体例，，，，，，并在国家行业标准基础上形成自主企业维修标准系统，，，，，，现在，，，，，，企业手艺标准20余项、工序作业指导书50余项、采购与质量控制标准36项等。。

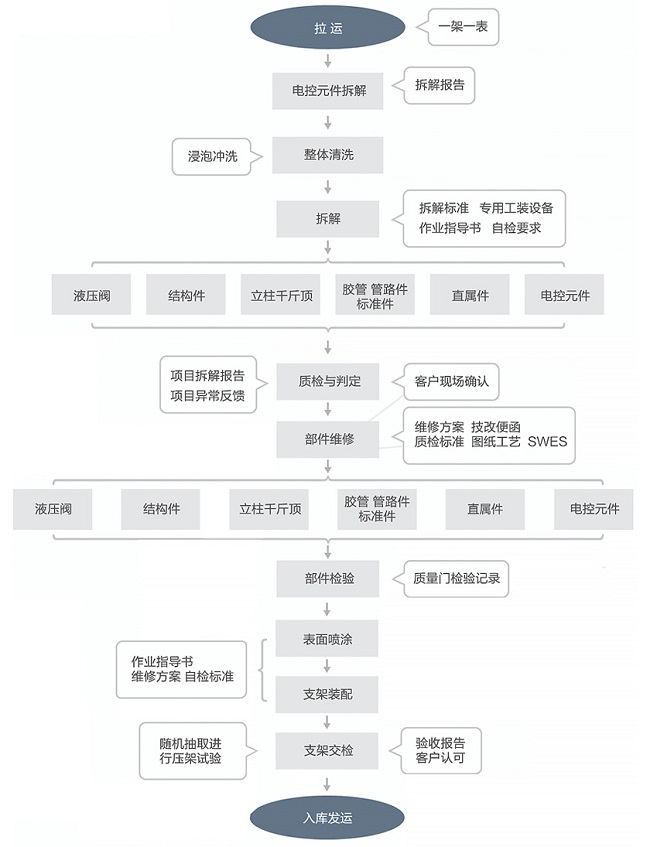

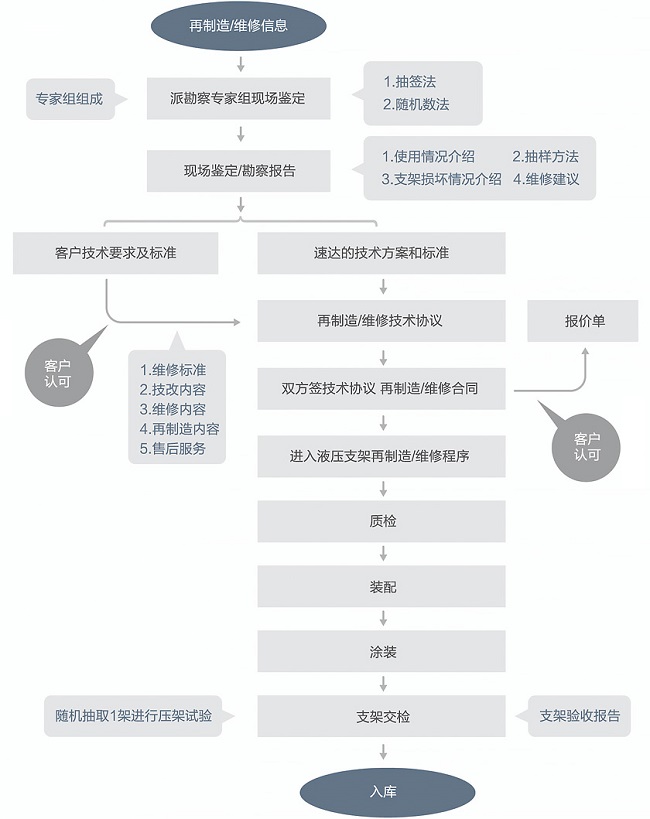

支架再制造工艺流程图

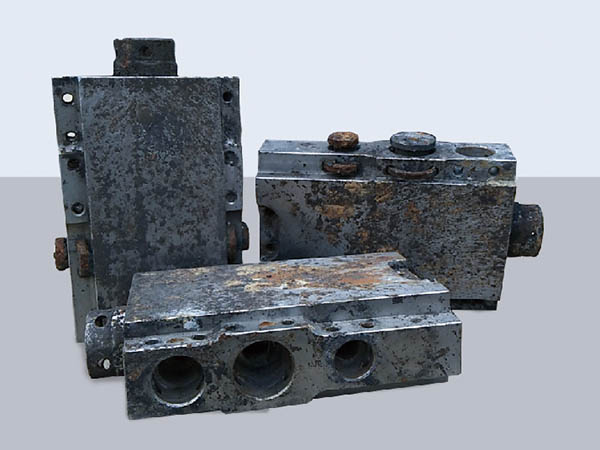

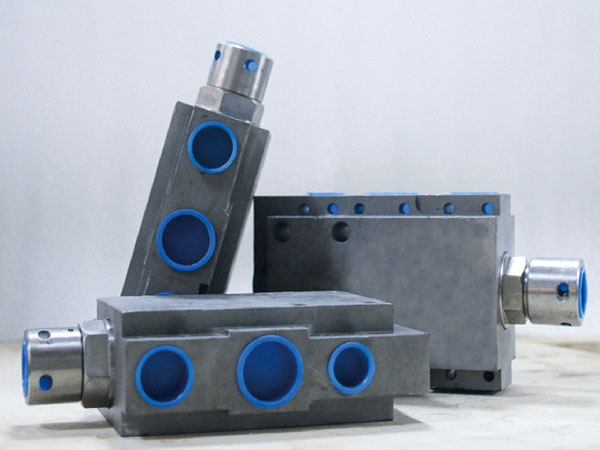

液压阀类修复

主要工艺	内容	标准	参数	备注
外貌喷砂	阀体100%喷砂	QJ-SDMJ.05.008-2017	粗糙度Ra1.6，，，，，，粒径0.2mm	柔性喷砂，，，，，，笼罩率100%
洗濯防锈	所有零件除油脱脂并做防锈处置惩罚	GB/T25974.3-2010	节奏10min/批	除油、脱脂、漂洗、防锈一条线
检测维修	零件尺寸及结构的检测维修替换	QJ-SDMJ.05.008-2017	数字化检测精度0.01mm	数字化检测纪录，，，，，，密封所有换新
组装试压	整阀组装及出厂密封试验	GB/T25974.3-2010	测试压力0.2-60MPa	流水线作业，，，，，，100%检测纪录

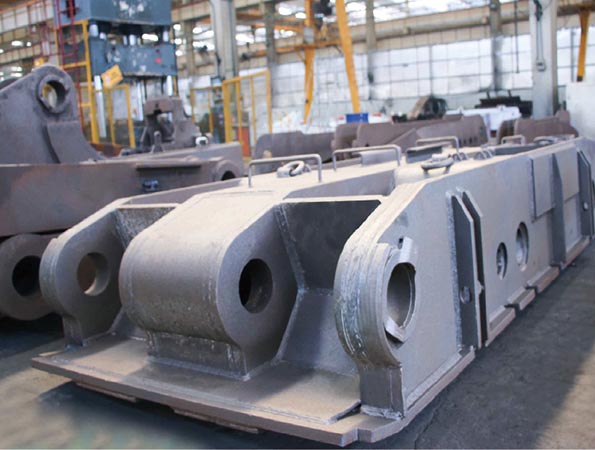

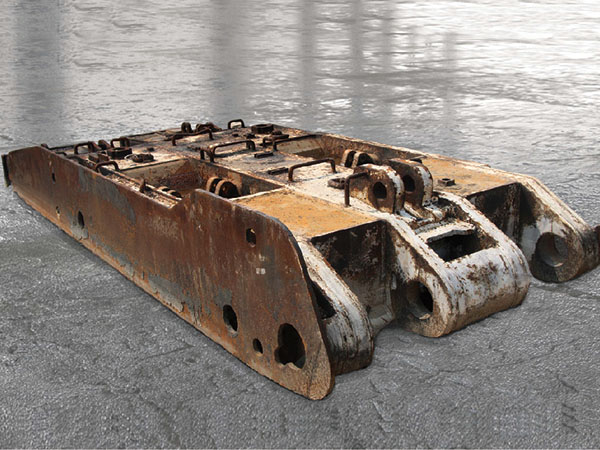

结构件修复

主要工艺	内容	标准	参数	备注

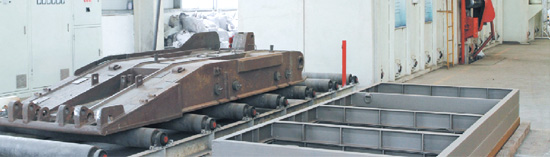

外表预处置惩罚	结构件外貌100%喷砂除锈	QJ-SDMJ.05.011-2017	外貌Sa2.5 强化层0.5-0.7	多喷头全角度，，，，，，笼罩率95%以上
焊缝探伤	主要焊缝100%探伤	QJSDMJ.05.002-2017	无损探伤，，，，，，不低于Ⅱ级焊缝要求	磁粉+超声波综合探伤
焊接修复	焊缝缺陷及稍微母材损伤修复	QJSDMJ.05.010-2017	等强匹配，，，，，，预热150-200℃	焊后保温+整体消应
铰接孔修复	变形铰接孔100%修复	QJSDMJ.01.003-2017	粗糙度6.3，，，，，，同轴度0.5以内	高强堆焊后整体镗孔修复
外外貌喷漆	结构件面漆喷涂	QJSDMJ.05.003-2017	漆膜厚度大于100um	一遍底漆两遍面漆

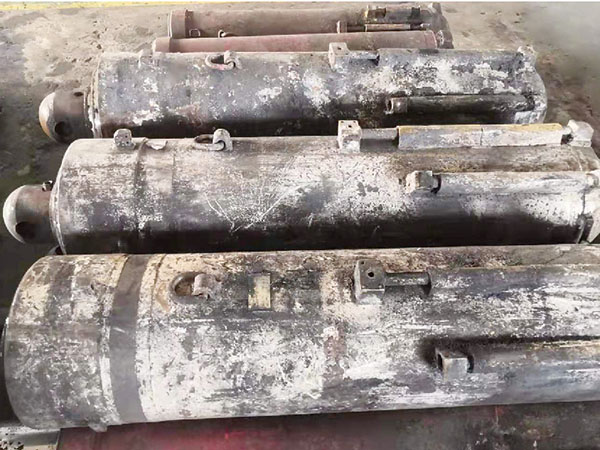

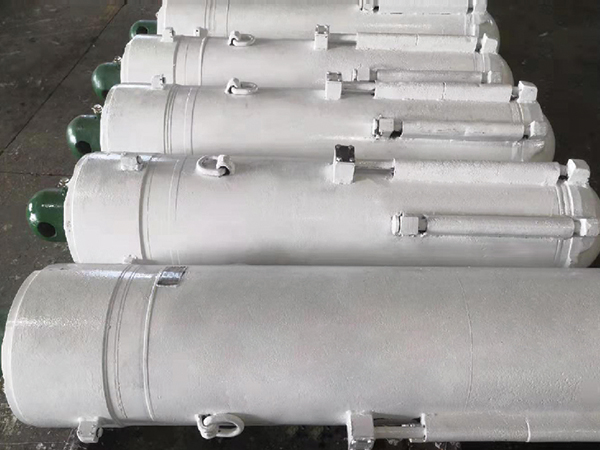

立柱千斤顶修复

主要工艺	内容	标准	参数	备注
外表预处置惩罚	缸体外貌100%喷砂除锈	QJ-SDMJ.05.011-2017	外貌Sa2.5 强化层0.3-0.5	自旋转式喷丸，，，，，，笼罩率98%以上
内孔绗磨	缸筒内孔100%珩磨	QJSDMJ.01.003-2017	内孔粗糙度0.4 尺寸公差H9	内置压力传感精准控制
冷弧熔铜	油缸内壁滑动面再制造	QJSDMJ.01.003-2017	硬度HB220-260	冶金连系，，，，，，质料自润滑
外圆熔覆	杆类零件外圆再制造	QJSDMJ.01.003-2017	铜加速盐雾试验400h	冶金连系，，，，，，硬度达HRC50

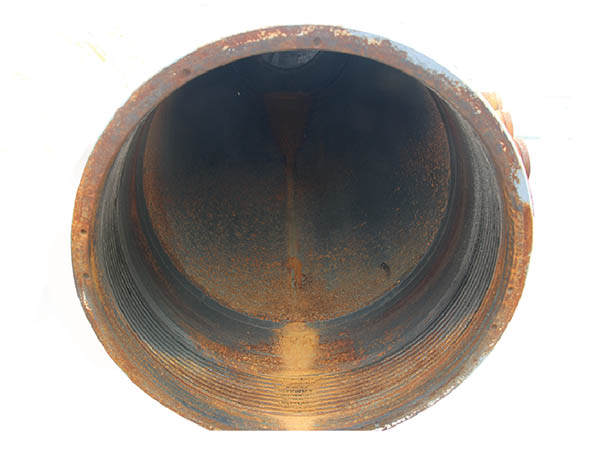

缸口熔覆	缸筒缸口密封面再制造	QJSDMJ.01.003-2017	HB240-280，，，，，，尺寸公差H9	质料防腐性提高3倍
底阀孔熔覆	底阀孔密封部位熔覆再制造	QJSDMJ.01.003-2017	HB230-260，，，，，，尺寸公差H8	冶金连系防腐性提高3倍
